Thông tin chi tiết sản phẩm:
|
| Machine: | Twin Conductor Tensioning Pulling Machine | Engine: | Diesel Cummins |
|---|---|---|---|
| Hydraulic pump: | German Rexroth | Max intermittent tension: | 2x45/1x90kN |
| Conductor Number: | Twin | Max conductor diameter: | 40mm |
| Max continuous tension: | 2x40/1x80kN | Max reverse pulling force: | 2×35/1x70kN |
| Bull-wheel diameter: | 1300/1500mm | Application: | Transmission Overhead Power Lines |

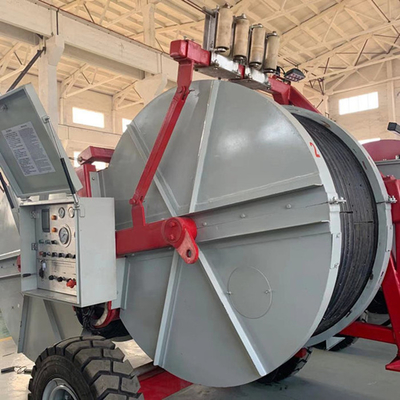

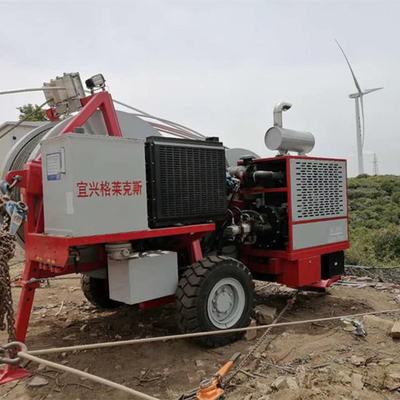

Máy kéo căng và kéo dây trên không GL2X40 KN cho đường dây điện cao thế hai ruột dẫn
Làm thế nào để chọn bộ căng thủy lực hai ruột dẫn phù hợp cho đường dây trung và cao thế?
Bộ căng thủy lực GL-2×40 của GALAXY được thiết kế cho các hoạt động kéo dây hai ruột dẫn, mang lại độ chính xác và ổn định cao trong các dự án đường dây truyền tải điện trung và cao thế. Được trang bị động cơ diesel Cummins mạnh mẽ và hệ thống thủy lực Rexroth của Đức, nó mang lại hiệu suất đáng tin cậy trên nhiều địa hình khác nhau, bao gồm cả vùng núi và mạng lưới đô thị.
Ứng dụng:
Lý tưởng để kéo căng các ruột dẫn hai bó lên đến 630mm² ở vùng núi và lên đến 720mm² ở địa hình bằng phẳng. Cũng tương thích với cáp quang OPGW, ADSS và triển khai cáp kéo 500kV.
Ưu điểm chính:
• Kéo căng đồng bộ hai tang trống
• Lực kéo mạnh: lên đến 2 × 45kN không liên tục
• Linh kiện cao cấp: Cummins, Rexroth, Eton, WIKA
• Thích hợp cho nhiều loại ruột dẫn và kích thước cáp
• Tối ưu hóa cho cả vùng đồng bằng và địa hình phức tạp
Thông số kỹ thuật:
Thông số Giá trị
Lực kéo không liên tục tối đa 2 × 45 kN
Lực kéo liên tục tối đa 2 × 40 kN
Tốc độ khi kéo tối đa 2.5 km/h
Tốc độ tối đa 5 km/h
Kéo ở tốc độ tối đa 2 × 20 kN
Lực phanh không liên tục tối đa 2 × 35 kN
Đường kính bánh đà 1300mm / 1500mm
Số rãnh 40
Đường kính dây (tối đa) 24 mm
Đường kính ruột dẫn (tối đa) 40 mm
Kích thước tang dây (D×R×C) 4300 × 2250 × 2700 mm
Tổng trọng lượng 5800 kg
Động cơ Cummins, 77kW (103 hp)
Nguyên lý hoạt động
Động cơ diesel dẫn động hệ thống tang trống thủy lực kép để duy trì lực căng cân bằng trên cả hai ruột dẫn, với điều chỉnh theo thời gian thực thông qua van thủy lực Rexroth. Thiết bị đảm bảo việc triển khai đồng bộ, không võng với ứng suất ruột dẫn tối thiểu.
Câu hỏi thường gặp:
Hỏi: Nó có thể được sử dụng cho cáp ADSS hoặc OPGW không?
Đáp: Có, nó phù hợp cho cả hai, với các phụ kiện phù hợp.
Hỏi: Mẫu này có phù hợp với địa hình không bằng phẳng không?
Đáp: Chắc chắn rồi. Cấu trúc ổn định và hệ thống bánh kép của nó được thiết kế cho môi trường gồ ghề.
